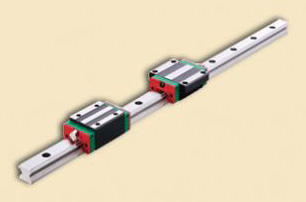

Профильные рельсовые направляющие HIWIN серии HG
Профильные рельсовые направляющие HIWIN, относящиеся к серии HG, делятся на две большие категории: сменные и несменные. Общие размеры обеих модификаций одинаковые. Основное отличие приходится на то, что сменная модель предполагает возможность свободной и оперативной замены каретки и рельс, класс точности Р. За счет соблюдения заранее заданных параметров и замеров, сменные модели – это оптимальный выбор для заказчиков, которые устанавливают профильные рельсовые направляющие на одну ось непарно. Чтобы не ошибиться с выбором, достаточно изучить артикульный серийный номер, где указывается размер конкретной модели, ее класс точности и другие важные параметры. Кроме всего прочего, система характеризуется плавным ходом, а наличие фиксирующих планок предотвращает риск выпадения шариков при снятии каретки с рельс.
Цена: от 3 760 руб.
Полное техническое описание рельсовых направляющих. pdf
Общее описание
Конструкция серии HG
- Система вращения шариков: непосредственно каретка, профильные направляющие, общая система направления, фиксирующие планки;
- Смазочная система: смазочный ниппель, на заказ поставляется масляный адаптер;
- Защита от пыли: торцевой и нижний уплотнитель, крышка; на заказ выполняется двойное уплотнение, стальной очищающий скребок.
Исполнения каретки
HIWIN разработал прямоугольные и фланцевые каретки для профильных рельсовых направляющих. Фланцевые варианты рассматриваются как наиболее пригодные для работы с большими грузами. Данный аспект достигается за счет низкой высоты профиля и обширной установочной площади.
|
Исполнение |
Модель [мм] |
Форма блока |
Высота [мм] |
Длина рельса [мм] |
Типичная область применения |
|---|---|---|---|---|---|
|
Высокий блок |
HGH-CA HGH-HA EGH-SA EGH-CA |
|
24 -- > 90 |
100 -->4.000 |
|
|
Низкий блок |
HGL-CC HGL-HC |
|
24 -> 70 |
100 -->4.000 |
|
|
Фланцевый блок |
HGW-CC HGW-HC EGW-SC EGW-CC |
|
24 -> 90 |
100 -->4.000 |
Виды крепления профильных направляющих

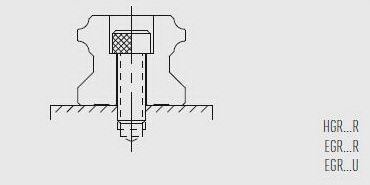

Крепление сверху

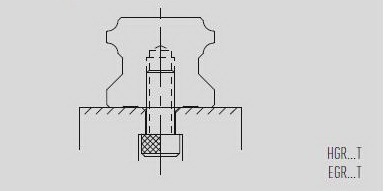

Крепление снизу
Допустимое отклонение параллельности между кареткой и направляющими
|
Класс точности |
C |
H |
P |
SP |
UP |
|---|---|---|---|---|---|
|
Длина рельса [мм] |
|||||
|
-100 |
12 |
7 |
3 |
2 |
2 |
|
100-200 |
14 |
9 |
4 |
2 |
2 |
|
200 - 300 |
15 |
10 |
5 |
3 |
2 |
|
300 - 500 |
17 |
12 |
6 |
3 |
2 |
|
500 - 700 |
20 |
13 |
7 |
4 |
2 |
|
700- 900 |
22 |
15 |
8 |
5 |
3 |
|
900 - 1100 |
24 |
16 |
9 |
6 |
3 |
|
1100 - 1500 |
26 |
18 |
11 |
7 |
4 |
|
1500 - 1900 |
28 |
20 |
13 |
8 |
4 |
|
1900 - 2500 |
31 |
22 |
15 |
10 |
5 |
|
2500 - 3100 |
33 |
25 |
18 |
11 |
6 |
|
3100 - 3600 |
36 |
27 |
20 |
14 |
7 |
|
3600 - 4000 |
37 |
28 |
21 |
15 |
7 |
Значение жесткости HG
|
Тип нагрузки |
Модель |
Преднатяжение |
||
|---|---|---|---|---|
|
Z0 |
ZA |
ZB |
||
|
Тяжеловесный груз |
HG15C |
380 |
460 |
510 |
|
HG20C |
460 |
540 |
620 |
|
|
HG25C |
520 |
630 |
730 |
|
|
HG30C |
630 |
770 |
900 |
|
|
HG35C |
680 |
830 |
980 |
|
|
HG45C |
800 |
940 |
1090 |
|
|
HG55C |
950 |
1080 |
1230 |
|
|
HG65C |
1080 |
1210 |
1340 |
|
|
Супер-тяжеловесный груз |
HG20H |
560 |
670 |
770 |
|
HG25H |
670 |
810 |
950 |
|
|
HG30H |
800 |
970 |
1150 |
|
|
HG35H |
860 |
1060 |
1260 |
|
|
HG45H |
1020 |
1200 |
1400 |
|
|
HG55H |
1210 |
1380 |
1570 |
|
|
HG65H |
1460 |
1620 |
1800 |
|
